Щиты вентиляции, функциии и возможности.

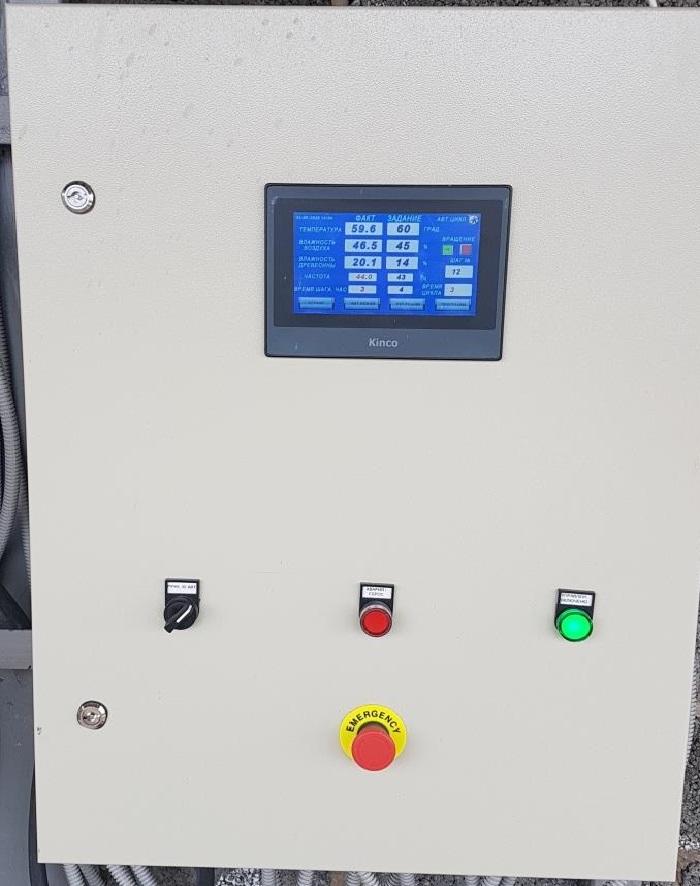

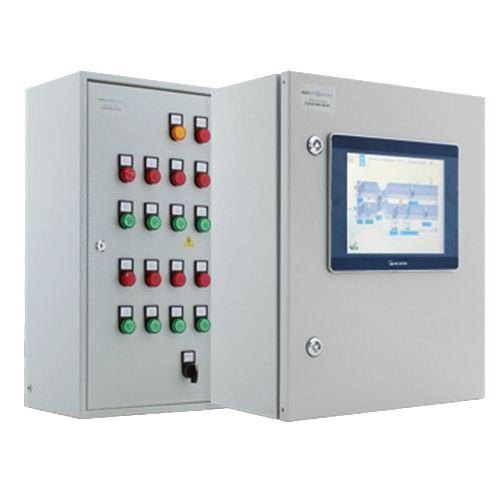

Щит вентиляции с сенсорной панелью оператора
Преимущества щита с панелью оператора, заключаются в упрощении взаимодействия с системой для операторов.

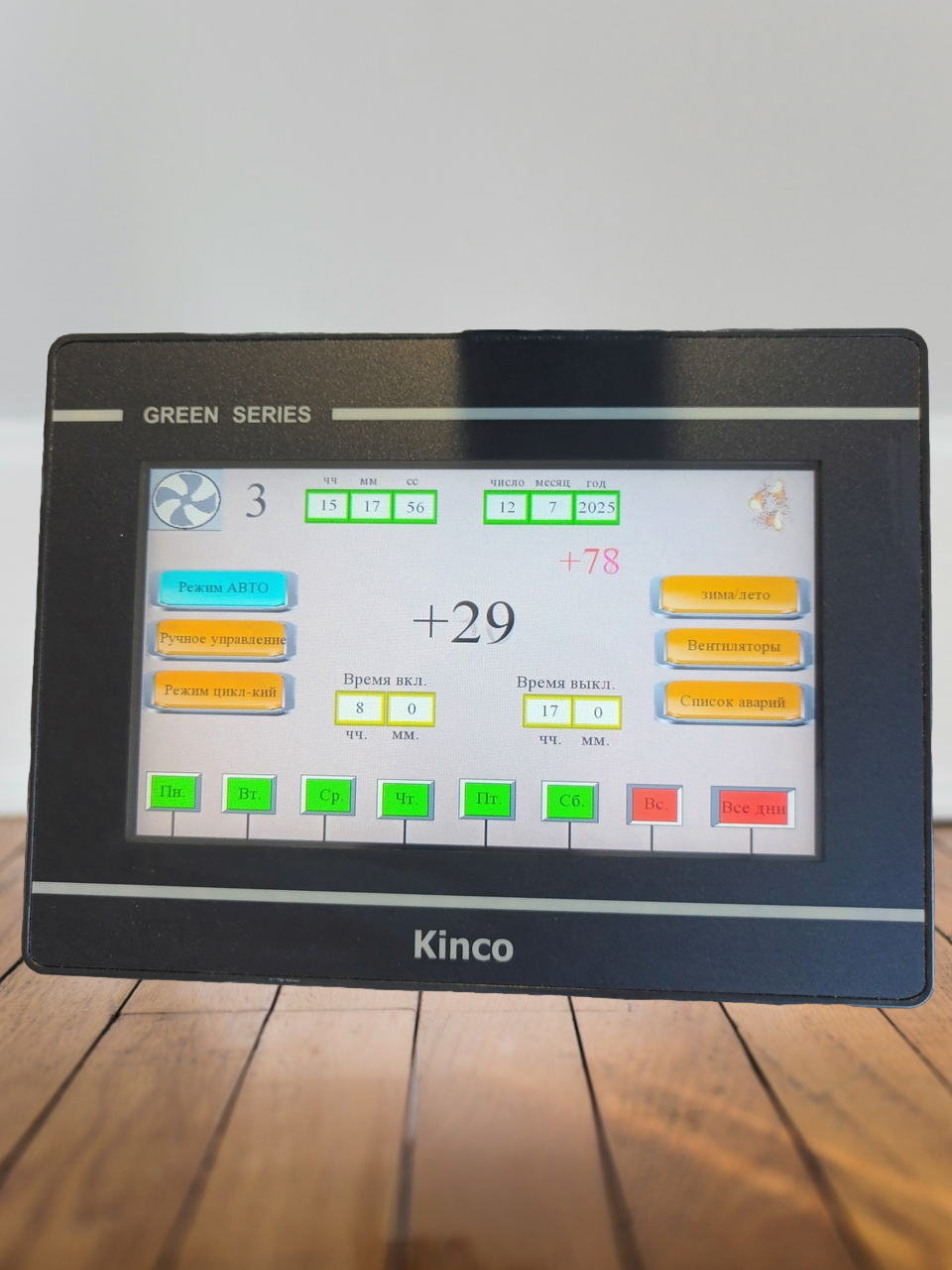

Панель оператора "Kinco" позволяет: Визуализировать процессы в текстовом или графическом виде (графики, диаграммы, цветовые индикаторы). Управлять параметрами системы с помощью кнопок, переключателей и других элементов управления. Мониторить состояние оборудования в режиме реального времени (температура, давление, скорость, уровень жидкостей и другие параметры). Панели могут программироваться для выполнения определённых задач и операций в соответствии с заранее заданными параметрами и условиями.
-Щиты вентиляции с панелью оператора могут быть: С выносной панелью — устанавливается на расстоянии от щита. Со встроенной панелью — устанавливается на дверь щита, в зависимости от технического задания. С системой диспетчеризации — данные о работе системы передаются в диспетчерский пункт по проводным каналам (Ethernet, MODbus).При выборе щита вентиляции с панелью оператора важно учитывать следующие факторы: Мощность системы — щит должен соответствовать нагрузке, которую создаёт вентиляционное оборудование. Тип вентиляции — для приточно-вытяжных, вытяжных или приточных систем требуются разные конфигурации щитов. Уровень автоматизации — от простых решений с базовыми функциями до сложных систем с интеграцией в умный дом. Климатические условия — в регионах с экстремальными температурами или высокой влажностью требуется дополнительная защита оборудования.
Программирование и функции

Программирование. Включает настройку интерфейса панели под конкретные особенности технологического процесса и пожелания заказчика.
-Визуализация технологического процесса и его ключевых параметров в текстовом и графическом формате.
-Управление процессом в реальном времени: ввод управляющих параметров, запуск, останов, выбор режимов работы.

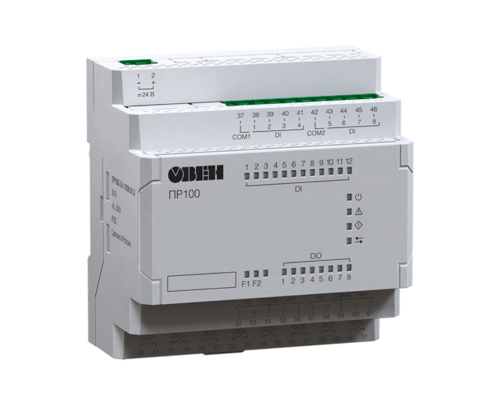

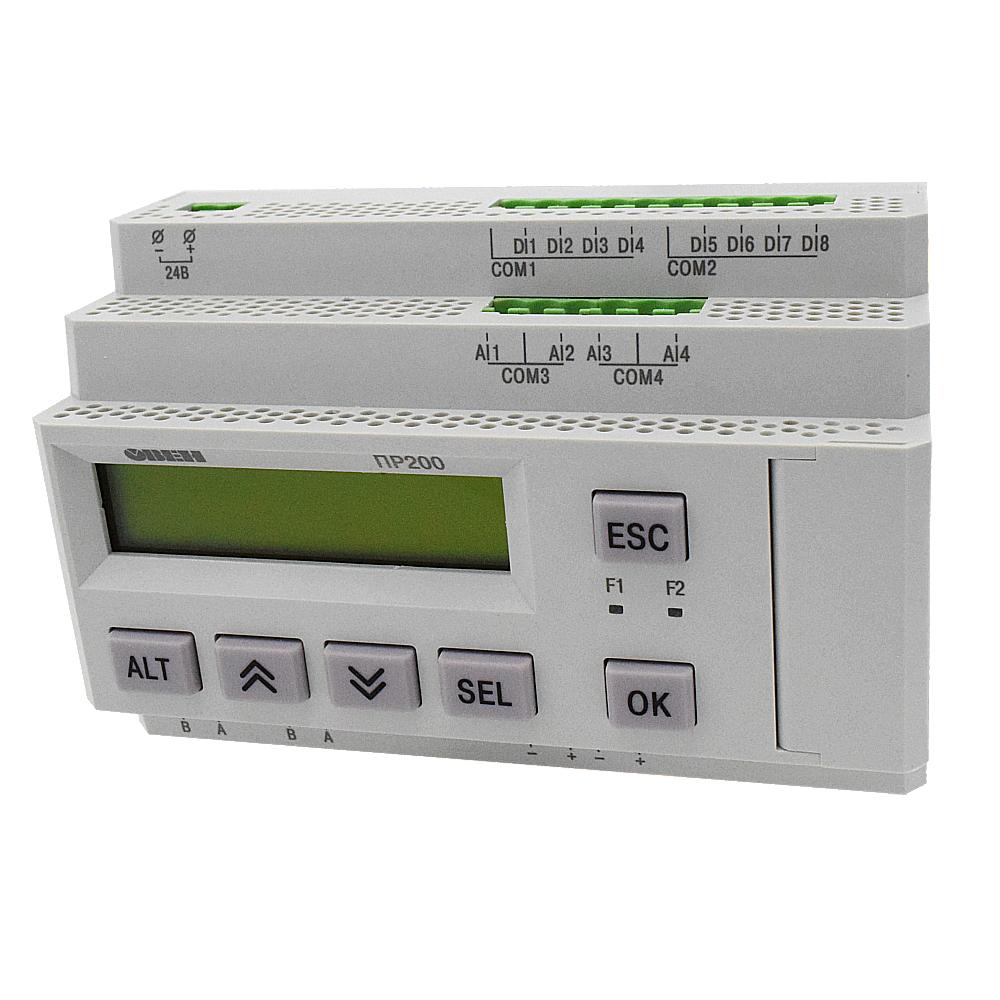

-Обмен данными со смежным оборудованием — промышленными логическими контроллерами (ПЛК).
Функции.
-Контроль параметров воздуха, (температуры, влажности,) и передача данных на контроллер.
-Регулировка работы вентиляторов в режиме АВТО и РУЧНОЙ. Работа системы или отдельных агрегатов на заданный временной промежуток (день, неделя, месяц).
-Включение и выключение каждого вентилятора по отдельности.
-Работа зима/лето по температурному датчику.
-Вывод на экран количества работающих вентиляторов.
-Контроль напряжения и тока.
-Работа в режиме зима/лето по температурному датчику.
-Регулировка скорости вращения вентиляторов.
Режим циклический
Применение: циклические режим времени используются в различных сферах, где необходима автоматизация процессов, требующих периодического включения и выключения оборудования.
Принцип работы: режим работает по принципу чередования включения и отключения вентиляторов через определённые временные интервалы. Эти интервалы настраиваются пользователем и могут варьироваться от одной минуты и до нескольких часов.

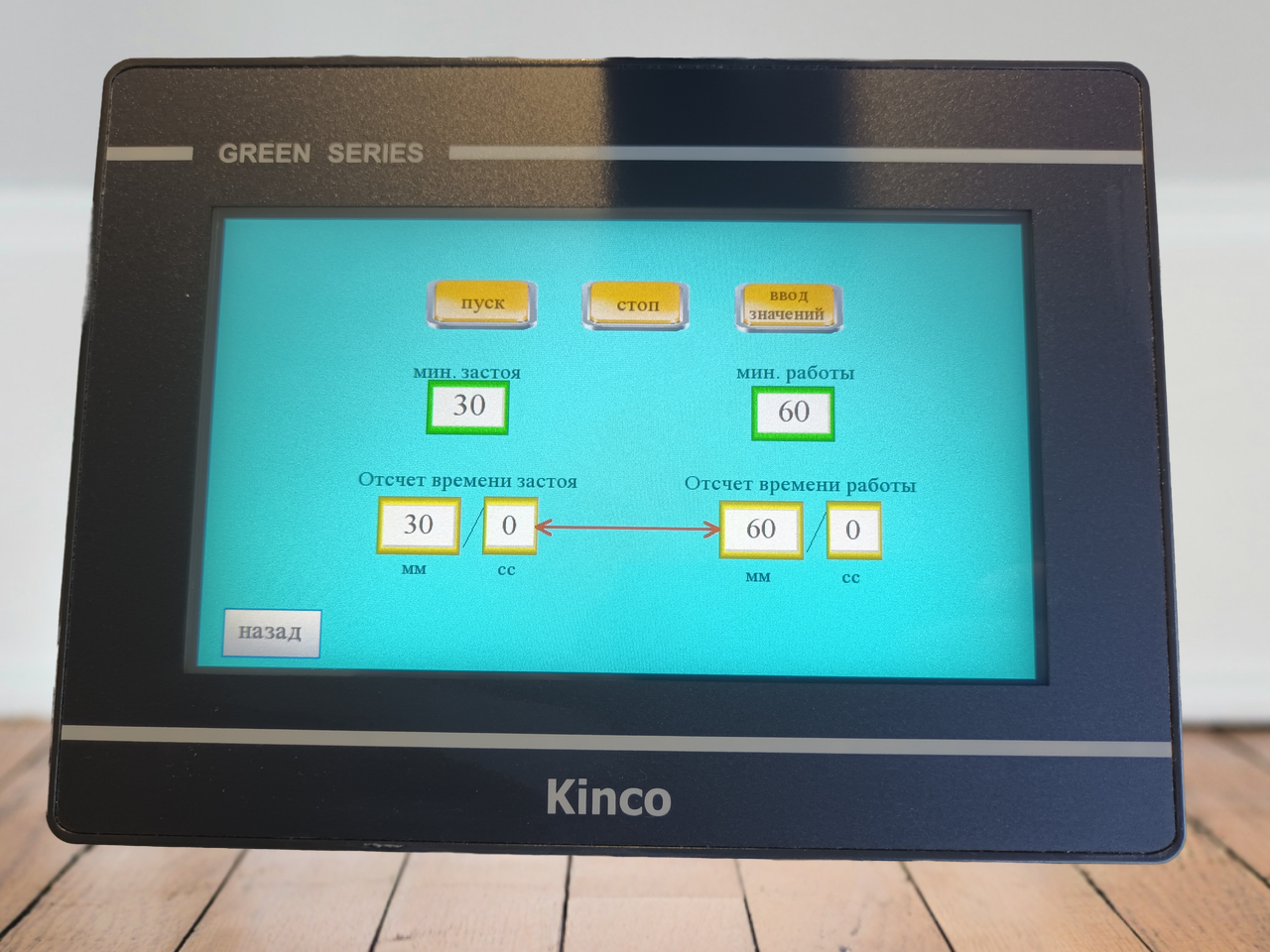

Алгоритм работы: Когда режим запускается, оно начинает отсчёт времени. По достижении установленного интервала переключает состояние контактов, что приводит к замыканию или размыканию цепи. Затем начинается новый отсчёт времени, после чего происходит обратное переключение, например: (дни недели установлены с понедельника по пятницу, время с 8:00 до 17:00 часов, включен режим АВТО, минуты работы установлены на 30, а минуты застоя на 60, то с понедельника по пятницу с 8:00 вентиляторы будут включаться на 30 минут и выключаться на 60 и так до 17:00).

Список аварий

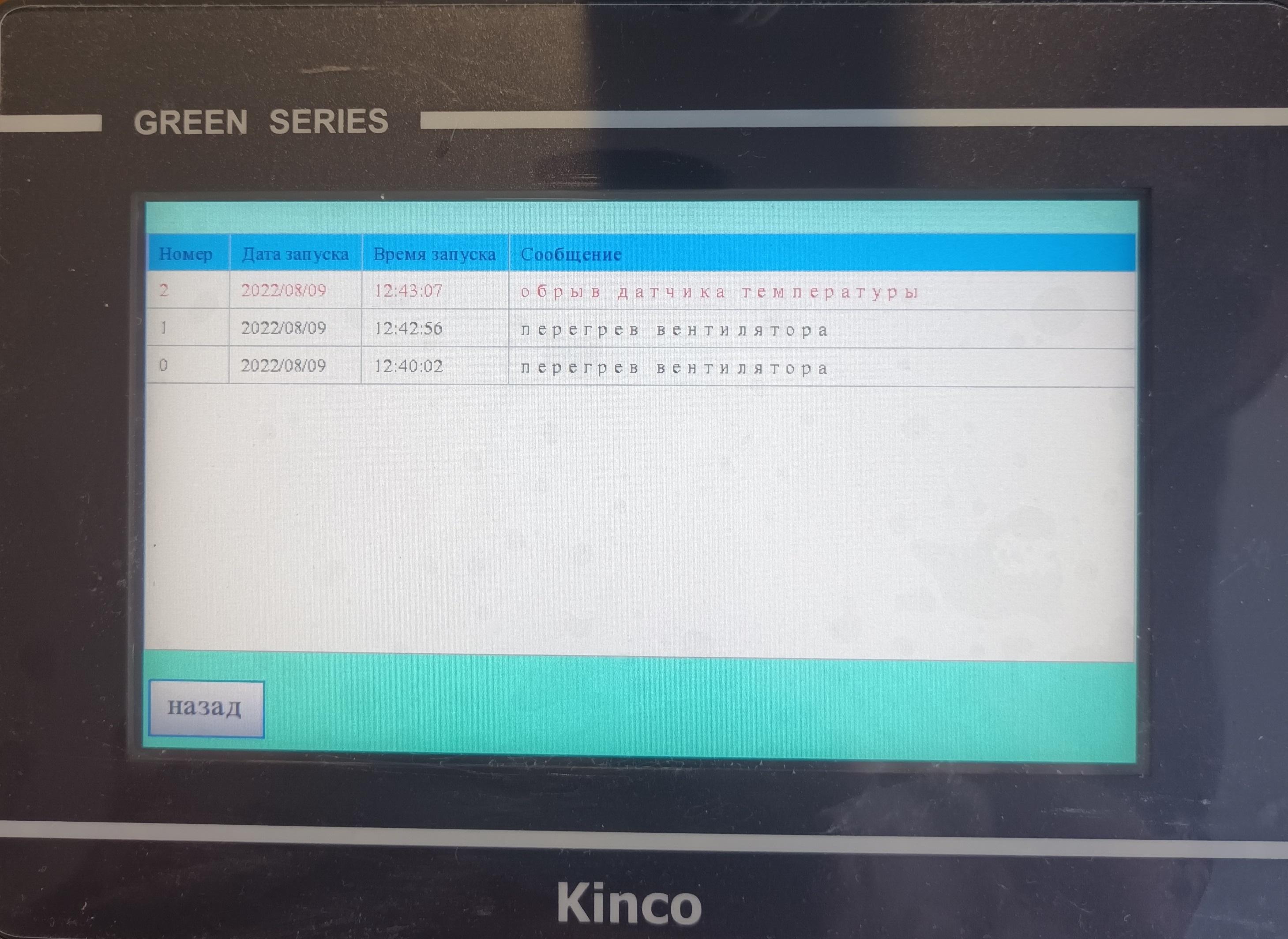

Список аварий на панели оператора: - это экран, на котором отображаются аварийные события (алармы). Такие списки могут включать: Текущие аварийные события — выводятся на дисплей при срабатывании соответствующего макроса в контроллере. Историю аварийных событий — на экране отображаются записи о происходивших в системе авариях, дата и время события. Возможность подтверждения или сброса аварий — на экране может быть кнопка, которая позволяет выбрать аварию и подтвердить прочтение уведомления.
Настройка.
Отображение списка аварий может быть настроено в зависимости от пожеланий заказчика и особенностей автоматизированной системы. Список аварий отображается в виде панели аварий — на экране есть кнопка, которая переходит к списку аварийных сообщений.
Щит вентиляции кнопочный

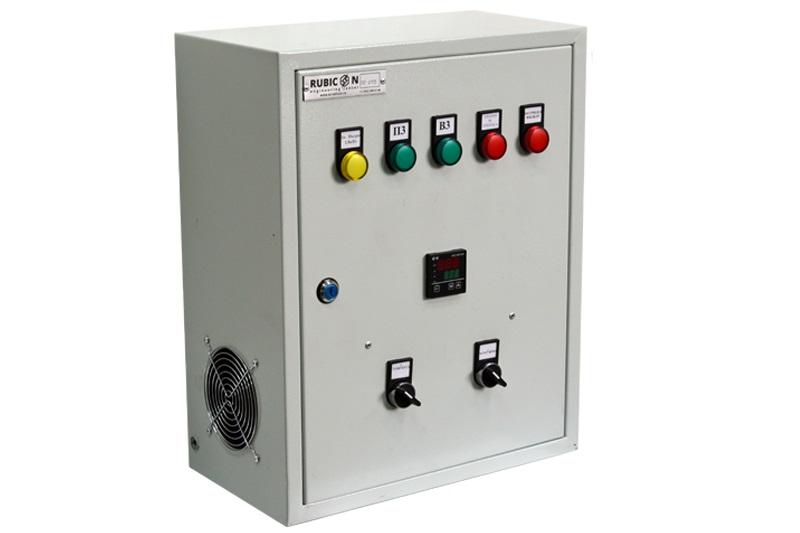

Устройство: В состав ЩУВ входят: Кнопки «ПУСК» и «СТОП». Автоматический выключатель с комбинированным расцепителем. Реле защиты (для вентиляторов с биметаллическими или позисторными термоконтактами — отключает механизм при перегреве — обеспечивает защиту по току). Магнитный пускатель, лампочки «РАБОТА» и «АВАРИЯ». Питающие провода и внешние связи вводятся в щит через вводы на нижней стенке. Дверцы щита запираются на индивидуальный замок.

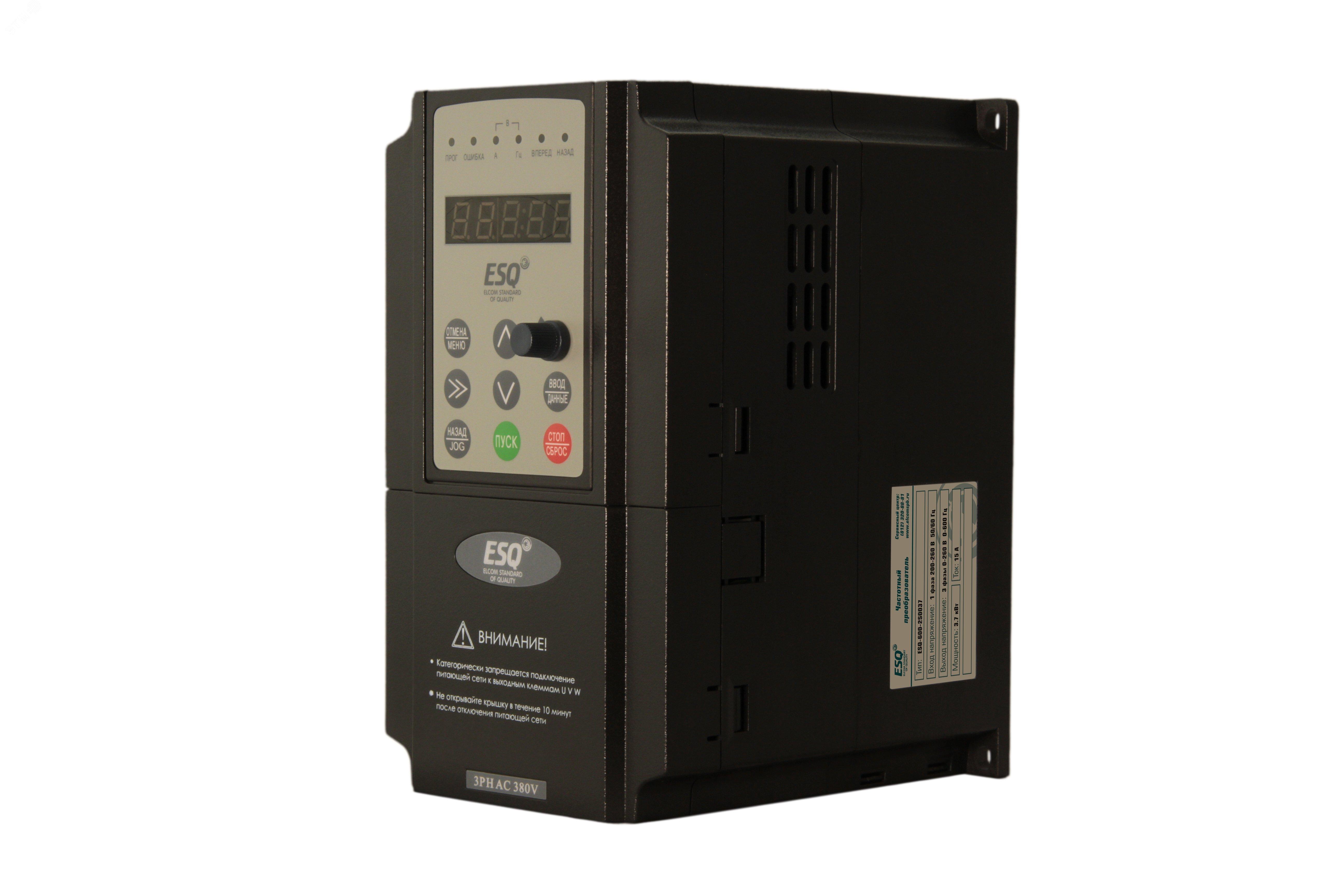

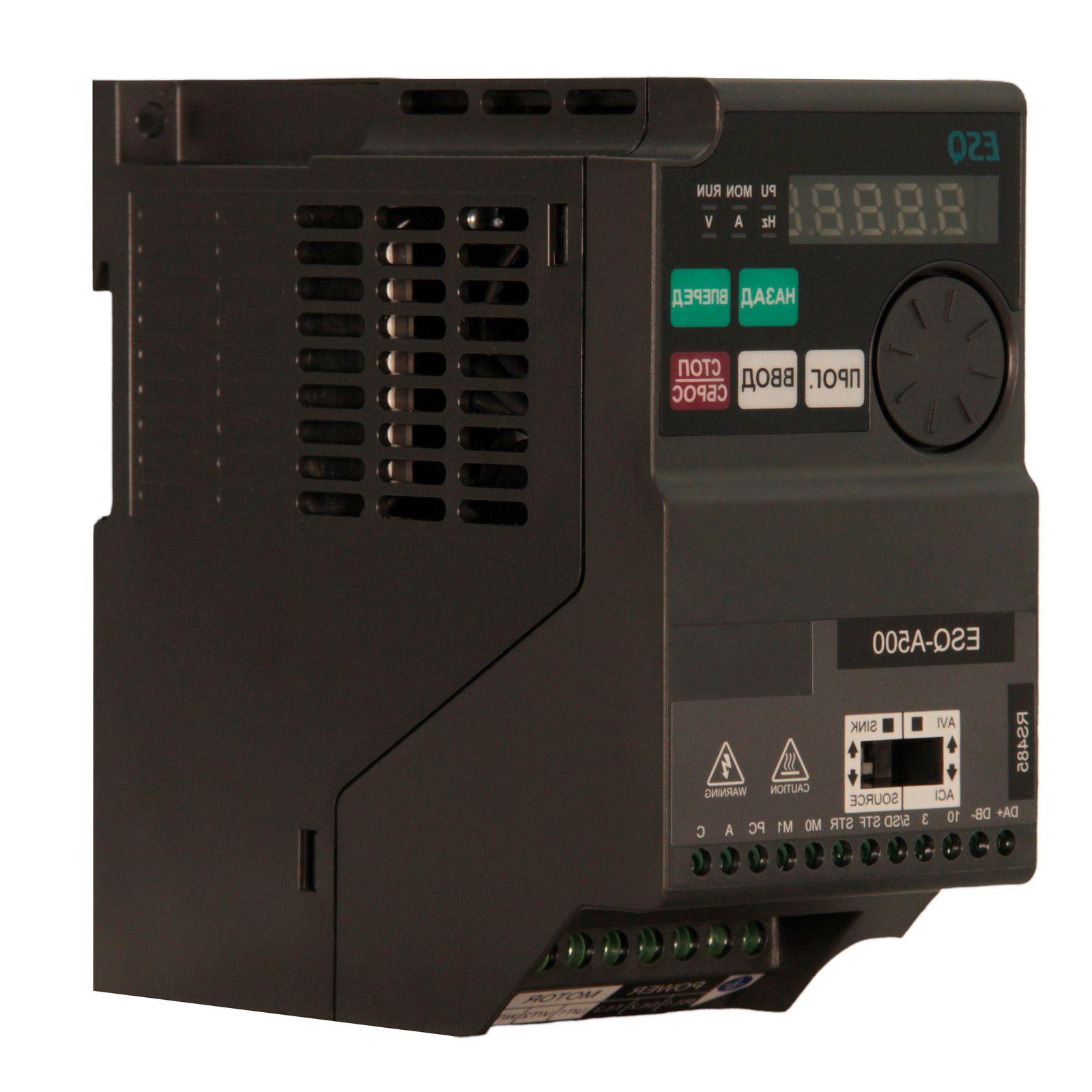

Функции: Некоторые функции ЩУВ: Ручной пуск и останов вентилятора. Плавный пуск вентилятора (контролируемый, бесударный через частотный преобразователь). Управление электроприводом воздушной заслонки (питание 220 В, возвратная пружина). Отключение системы по сигналу пожарной сигнализации. Индикация состояния системы. Для удалённого управления возможно подключить выносной пульт. Применение ЩУВ используются для комплексного автоматического управления приточными, вытяжными и приточно-вытяжными системами вентиляции. Дополнительно (в зависимости от выбранных функций) к щиту могут подключаться: рекуператор, охладитель, увлажнитель, секции смешения. Особенности: Напряжение питания — 380 В ± 15%, 50 Гц, возможно подключение вентилятора на 220 В.Температура окружающей среды — от 0 до 40 °С.
Мобильное управление вентиляцией

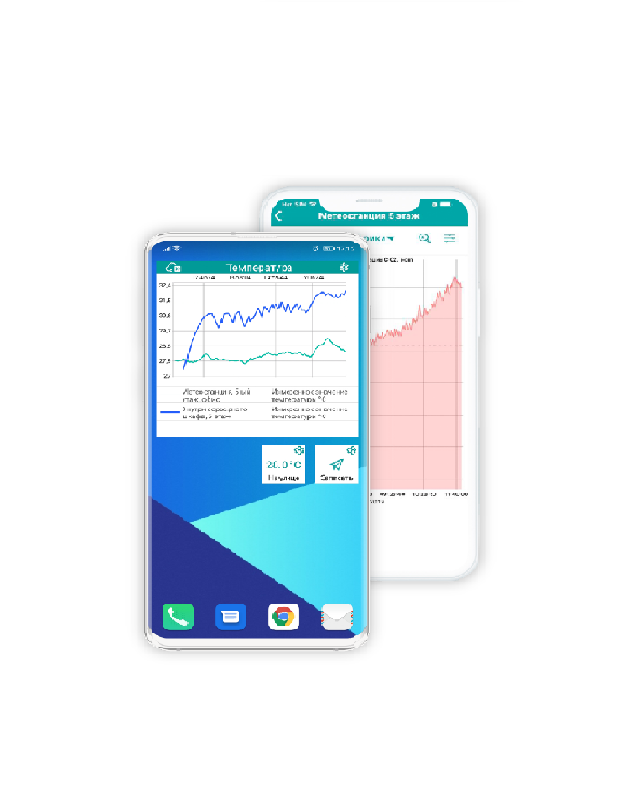

Под «мобильными устройствами» в данном случае подразумеваются смартфоны, планшеты и специализированные компьютеры. Мобильное приложение обеспечивает использование сервиса OwenCloud с мобильного устройства при наличии доступа в Интернет и учетной записи OwenCloud. Мобильное приложение позволяет:
- просматривать текущие значения параметров по приборам,
- включать и выключать вентиляторы,
- просматривать события и аварии,
- получать push-уведомления,
- оперативно просматривать значения параметров и температуры,
- использовать визуализацию объектов на мнемосхеме (на платных тарифах).
Это позволяет удалённо включать и выключать вентиляторы, изменять скорость вращения, настраивать автоматические сценарии и таймеры. Добавление и настройка приборов, событий, пользовательских графиков, Мобильное приложение доступно для устройств с операционными системами Android

Датчики температуры которые мы используем

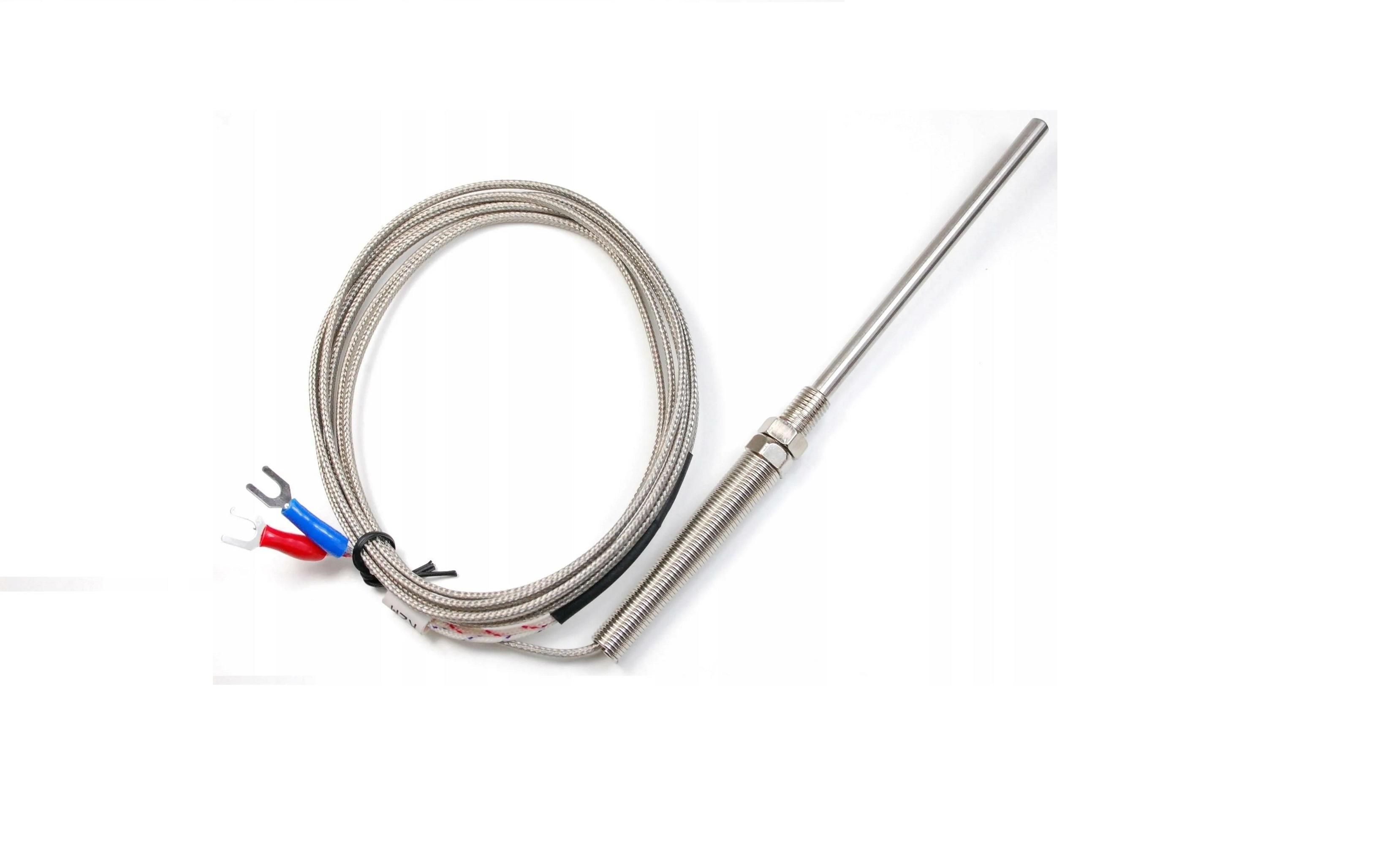

Термопары
Типы
Термопары классифицируются по материалам электродов и обозначаются буквами (K, L, J, T, E, N, S, R, B). Каждый тип имеет свои температурные пределы, точность и сферу применения. Например:Термопара типа K (хромель-алюмель) — самая распространённая, работает в диапазоне от -200 °C до +1200 °C.Термопара типа J (железо-константан) — применяется в восстановительных средах, диапазон — от 0 °C до +750 °C.Термопара типа T (медь-константан) — обладает высокой точностью и стабильностью в криогенных условиях (от -200 °C до +350 °C). Применение Термопары используются в различных областях, например: В промышленности для контроля температуры в процессах нагрева. параметры: Температурный диапазон — важно, чтобы рабочий интервал датчика соответствовал условиям эксплуатации.Среда измерения — агрессивные среды (кислоты, щелочи, пары) требуют использования защитных чехлов из нержавеющей стали, керамики или кварца.Точность и стабильность — если критична высокая точность (например, в лабораторных условиях), лучше рассмотреть прецизионные модели.Конструктивное исполнение — термопары бывают погружные, поверхностные, воздушные, с кабельным выводом или разъёмом.
Датчики температуры с токовым выходом 4–20 мА и напряжением 0–10 В
Используются для непрерывного измерения температуры жидкостей, пара, газов и сыпучих сред. Такие устройства используют унифицированный выходной сигнал, который пропорционален определённому температурному диапазону. Особенности:Линейная зависимость «ток-температура»: 4–20 мА = -50...+200 и 0...+600 °C . Точная настройка показаний по Modbus RTU. Принцип работы в качестве измерительного элемента используется терморезистор с прямой зависимостью сопротивления от температуры, например, Pt100. Электрический сигнал от термосопротивления передаётся на электрическую схему модуля обработки измерительных сигналов. Допустимая длина кабеля:с выходом 4–20 мА — до 500 метров с двухпроводной схемой подключения;с выходом 0–10 В — до 50 метров с трёхпроводной схемой подключения. Датчики с унифицированным выходным сигналом используются в системах автоматического контроля, регулирования и регистрации температуры объектов в различных отраслях промышленности и энергетики. Например:Контроль температуры в трубопроводах, цистернах и резервуарах — датчики могут применяться для прямого подключения к технологическому процессу.Измерение наружной температуры — например, для установки на наружных стенах, в холодильных установках и теплицах, в залах.
ДТС105
КОНТУР СИП 115 М2

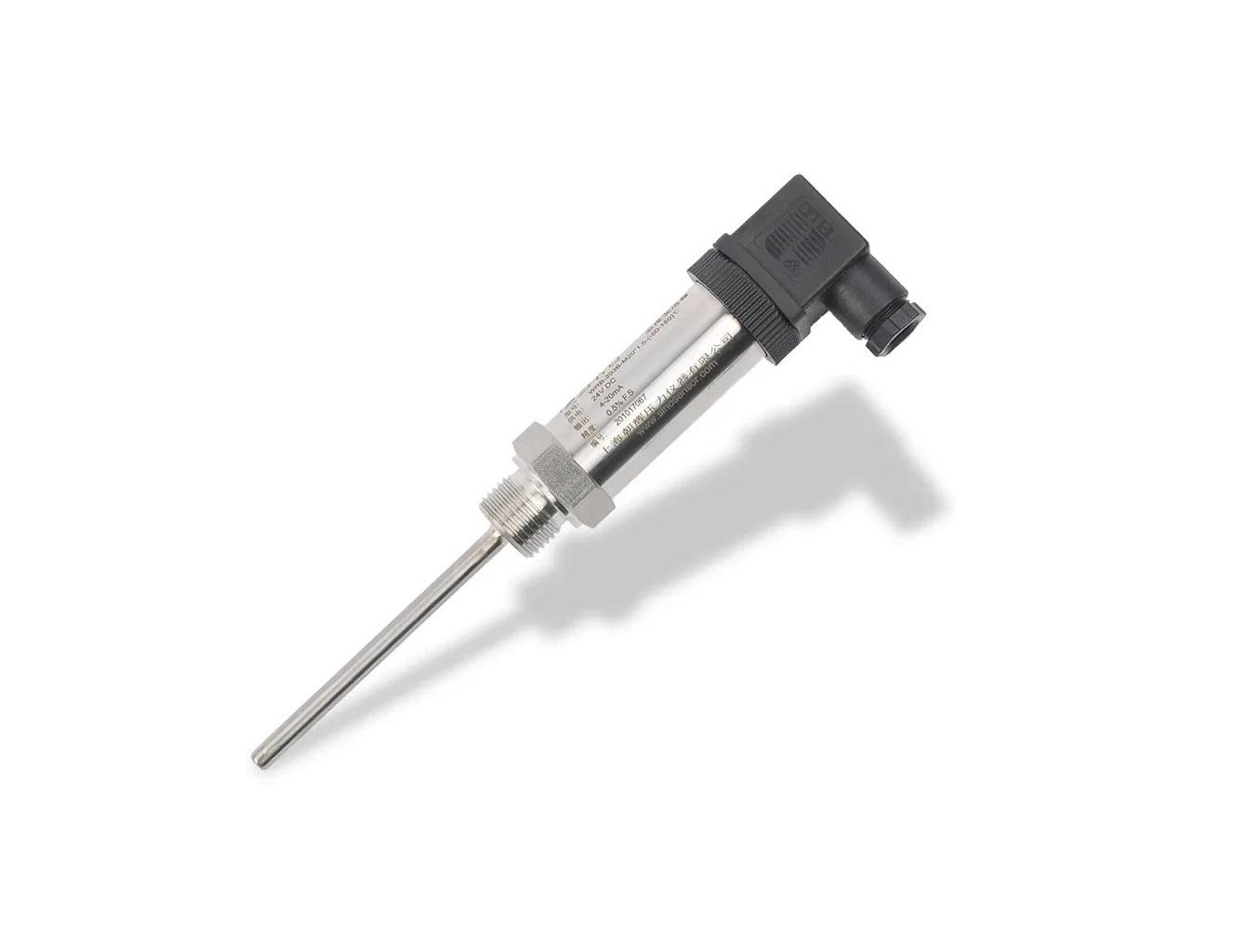

Датчик температуры ДТС105 предназначен для непрерывного измерения температуры твёрдых, жидких и газообразных сред, которые не агрессивны к материалам защитной арматуры чувствительного элемента. Некоторые характеристики, которые указывают на назначение датчика: показатель тепловой инерции: 10…30 с;сопротивление изоляции: не менее 100 МОм;материал защитной арматуры: сталь 12Х18Н10Т;степень защиты: IP54. Широкий диапазон измерений: от –196 °C до +500 °C. Долгое время наработки на отказ: от 35 000 часов. Длительный срок службы: от 8 лет.Устойчивость к внешним механическим воздействиям: термопреобразователи сопротивления без монтажных элементов (в металлической гладкой защитной арматуре) Возможность подключения по разным схемам: двух-, трёх- и четырёхпроводная. Использование качественных материалов: материал защитной арматуры — нержавеющая сталь.
